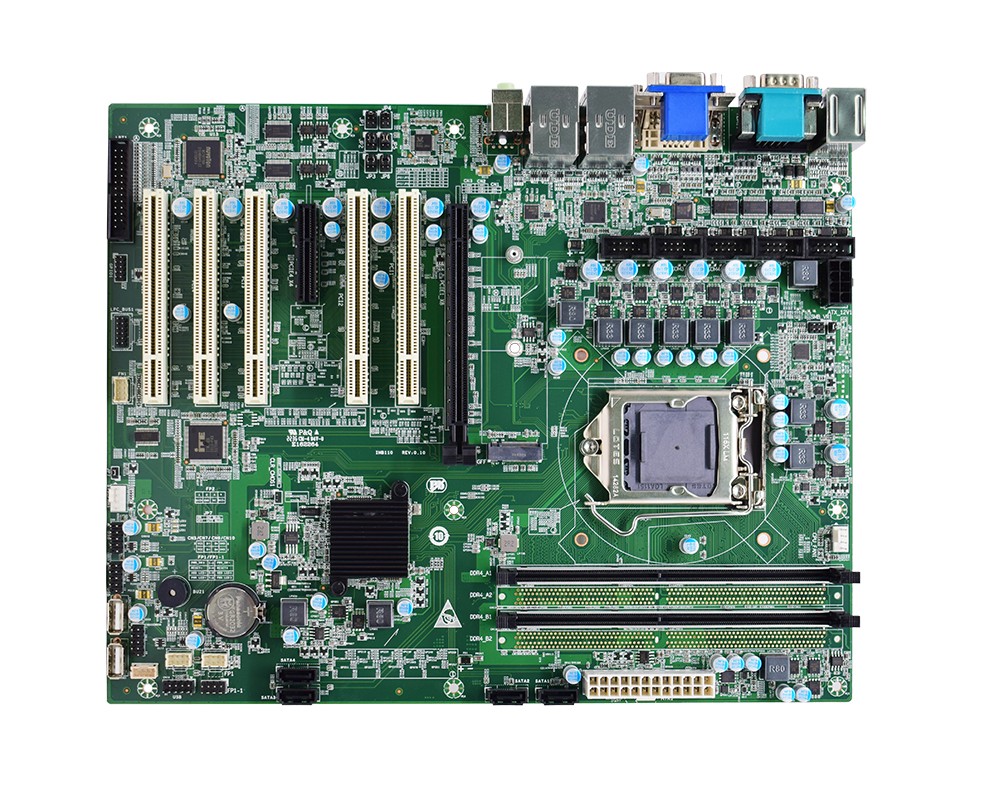

    IMB110

    项目介绍:

    ●  采用lntel 6/7/8/9代 Core I3/I5/I7处理器,H110芯片组

    ●  6*COM, 10*USB, 2*intel千兆网口

    ●  1*VGA, 1*HDMI, 1*DVI, 三屏同步异显

    ●  1*PCIe*16, 1*PCIe x4,5*PCI

    ●  1*M.2 (SATA SSD)


    事宜人群:


    型号
    IBM110
    CPU

    支持intel LGA1151 6/7/8/9代 celeron/Pentium/core I3/i5/i7/i9系列处理器

    芯片组

    intel H110 芯片组

    内存

    支持2根DDR4内存2133/2400/2666频率,单条16G最大支持32GB

    网卡

    2 个 Intel GbE , LAN1: Intel I219LM, LAN2: Intel I211AT

    显示控制台

    Intel CPU 集成显示控制器(依据所配 CPU 不同)

    显示接口

    三显示输出 DVI-D+VGA+HDMI, 支持独立三显

    存储

    3个 SATA3.0

    1 个 M.2(2242/2280) SATA SSD

    音频

    支 持 MIC-in, Speaker-out

    USB接口

    4 个 USB3.0 Type A 与 RJ45 整合板边引出;

    2 个 USB2.0 板内向后板边出为 USB Dongle 预设;

    2 个 USB2.0 插针

    2个 USB2.0 Type A 与 PS/2 整合板边引出

    并口

    1个并口

    串口

    6 串口(可扩展 10 串,COM1&2 支持 RS232/422/485,COM3-6 支持 RS232)

    键盘鼠标接口

    1 个 PS/2 二合一接口 Windows 7/8/10,Linux

    数字 I/O

    8 位数字 I/O,提供电源和地,+5V 电平

    LPC 扩展接口

    提供 1 个 LPC 局部总线接口可扩展串口模块

    TPM 接口

    预留 LPC 接口支持安全加密模块

    电源

    ATX 电源,支持 ATX/AT 开关机模式

    扩展总线

    1个 PCIe x16,1 个 PCIe x4,,5个 PCI

    watch dog

    255 级可编程秒/分,支持超时中断或系统复位

    系统

    支持 Win7/Win10/WES7/Linux , 32 位/64 位

    BIOS

    AMI UEFI BIOS

    工作温度和湿度

    0~60 摄氏度,5%~95%无凝结

    非工作温度和湿度

    -40~80 摄氏度,5%~95%无凝结

    PCB外观配色

    PCB 采用工业绿油漆喷涂

    PCB尺寸

    305mm X 244mm
